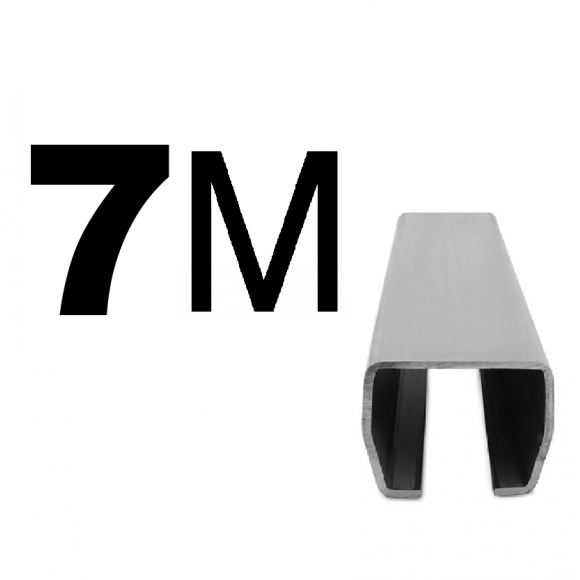

Направляющая шина Alutech SGN.02 длиной 7 метров — несущий профиль системы самонесущих откатных ворот SGN.02 для створок массой до 700 кг. Применяется при широких проёмах, когда стандартной 6-метровой направляющей недостаточно для обеспечения нужного противовеса и запаса хода ворот в открытом положении. Изготавливается из высокопрочной конструкционной стали толщиной 5 мм. Работает совместно с роликовыми опорами и остальными элементами серии SGN.02.
Длина: 7 метров
Нагрузка: до 700 кг
Серия: SGN.02
Сечение: 85×94 мм
Стенка: 5 мм
Вес: ~77 кг
Для широких проёмов
Когда нужна 7-метровая направляющая вместо стандартной 6-метровой
Длину направляющей выбирают исходя из ширины проёма и ширины полотна ворот. Общее правило: длина направляющей = ширина проёма + ширина полотна + 15–20% запаса. Для проёмов от ~2,5 м с полотном от ~3 м стандартных 6 м уже не хватает. 7-метровая направляющая подходит для проёмов шириной ориентировочно 2,5–3,5 м при типовых полотнах.
Стенка 5 мм и точная геометрия профиля — надёжность под нагрузкой
Направляющая изготовлена из конструкционной стали толщиной 5 мм — на 0,5 мм толще, чем у Ролтэк ЕВРО, что даёт прирост прочности на изгиб около 23%. Специальная геометрия внутренней части обеспечивает стабильное движение створки без перекосов и снижает износ роликов. Вес погонного метра — 11 кг, вес 7-метровой балки — около 77 кг.
Травлёная сталь — базовая защита от коррозии
Направляющая поставляется в травлёном исполнении: поверхность очищена и обработана, устойчива к появлению ржавчины сроком до одного месяца при хранении без дополнительной защиты. Для долгосрочной эксплуатации на открытом воздухе рекомендуется грунтовка и окраска после монтажа либо заказ в оцинкованном исполнении.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | SGN.02 |
| Тип изделия | Направляющая шина |
| Длина | 7000 мм |
| Максимальная масса ворот | 700 кг |
| Сечение профиля | 85 × 94 мм |
| Толщина стенки | 5 мм |
| Вес балки | ~77 кг (11 кг/п.м.) |
| Материал | Конструкционная сталь |
| Покрытие | Травлёная (опционально: оцинкованное) |
| Тип ворот | Самонесущие откатные |
| Температурный режим | -40°C ... +60°C |
| Страна производства | Беларусь |
Совместимость — элементы системы SGN.02
— Роликовая опора SGN.02.150
— Подставка регулировочная SGN.02.200
— Ролик опорный SGN.02.320
— Улавливатель нижний SGN.02.420
— Улавливатель верхний SGN.00.500
— Крышка-заглушка SGN.02.600
— Верхний удерживающий кронштейн SGN.02.718
— Зубчатая рейка для автоматических ворот
Как работает направляющая в системе ворот
Шина приваривается к нижнему поясу каркаса ворот. Внутри направляющей перемещаются роликовые опоры SGN.02.150, закреплённые на фундаменте. Нагрузка от створки распределяется по роликам, форма профиля удерживает ворота от раскачивания и обеспечивает плавное движение. Длина 7 м позволяет ворота в полностью открытом положении удерживать не менее 30% полотна над опорами — необходимое условие устойчивости конструкции.
Другие длины направляющей SGN.02 и полный комплект
Нужна базовая длина — узкий проём или небольшое полотно?
Полный комплект SGN.02 Алютех с направляющей 6 м — до 700 кг → Нужна направляющая 8 метров?
Направляющая SGN.02 Алютех 8 м → Нужна направляющая 9 метров?
Направляющая SGN.02 Алютех 9 м →
Полный комплект SGN.02 Алютех с направляющей 6 м — до 700 кг → Нужна направляющая 8 метров?
Направляющая SGN.02 Алютех 8 м → Нужна направляющая 9 метров?
Направляющая SGN.02 Алютех 9 м →
Почему выбирают направляющую SGN.02 длиной 7 м
- Оптимальная длина для проёмов 2,5–3,5 м — обеспечивает достаточный противовес и запас хода ворот в открытом положении.
- Стенка 5 мм — прочность на изгиб на 23% выше, чем у Ролтэк ЕВРО с толщиной 4,5 мм.
- Точная геометрия профиля — стабильный ход створки без перекосов, минимальный износ роликов.
- Полная совместимость со всей фурнитурой серии SGN.02, включая зубчатую рейку для автоматики.
- Рабочий диапазон температур -40°C ... +60°C — эксплуатация в любых климатических условиях.
- Производство Беларусь, Алютех — крупный специализированный производитель фурнитуры для ворот с широкой сервисной сетью.
