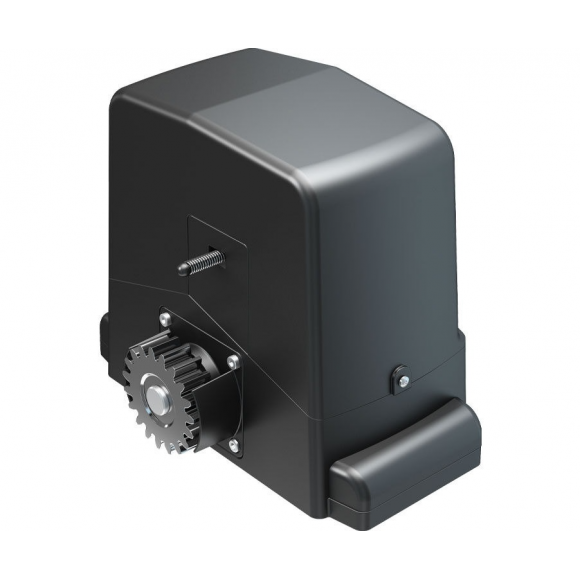

Привод AN-Motors ARW-600KIT предназначен для автоматизации откатных ворот в жилых и частных, а также промышленных и коммерческих зонах. Модель подходит для ворот массой до 600 кг и шириной проёма до 8 м. Привод оснащён механическим концевым выключателем, самоблокирующимся редуктором и встроенной системой радиоуправления на частоте 433,92 МГц.
Комплектация AN-Motors ARW-600KIT
| # | Наименование | Кол-во | Примечание |
|---|---|---|---|
| 1 | Электропривод AN-Motors ARW-600 | 1 шт. | Самоблокирующийся привод для ворот до 600 кг |
| 2 | Встроенный блок управления | 1 шт. | Подключение лампы, фотоэлементов и внешней антенны |
| 3 | Встроенный радиоприёмник | 1 шт. | 433,92 МГц, память до 50 пультов |
| 4 | Механический концевой выключатель | комплект | Защита от влаги и обледенения |
Описание компонентов и особенностей
1. Самоблокирующийся электропривод
Привод предназначен для ворот массой до 600 кг и проёмом до 8 м. Самоблокирующаяся конструкция удерживает створку в закрытом или открытом положении: при заблокированном приводе ворота нельзя переместить вручную без риска повреждения привода, крепежа или ворот.
Крутящий момент составляет 20 Нм, максимальная скорость движения створки — 10 м/мин. Модуль выходной шестерни — 4 мм.
2. Механический концевой выключатель
Конечные положения ворот контролируются механическим концевым выключателем. Над узлом предусмотрен специальный козырёк, который препятствует попаданию влаги внутрь корпуса привода.
Дополнительная защита от обледенения повышает стабильность работы автоматики в мороз и при высокой влажности.
3. Рабочий ресурс не менее 50 000 циклов
В электродвигателе используется медная, а не алюминиевая обмотка. Такое решение препятствует переламыванию проводки под изоляцией, защищает двигатель от перегрева и увеличивает срок службы привода.
Максимальное время непрерывной работы составляет 6 минут, циклическая продолжительность включения — 25% в режиме S3. Термозащита электродвигателя срабатывает при 145°C.
4. Встроенное радиоуправление
Радиоуправление работает на частоте 433,92 МГц. В память можно записать до 50 пультов моделей AT-4L, AT-4N и AT-4.
Заявленная дальность действия радиоуправления — до 50 м. Для улучшения приёма можно подключить внешнюю антенну.
5. Подключение дополнительных устройств
К блоку управления можно подключить сигнальную лампу, фотоэлементы безопасности и внешнюю антенну.
Питание дополнительных устройств — 12 В постоянного тока, максимальный ток — 200 мА. Максимальное сечение подключаемых проводов составляет 2,5 мм² (12 AWG).
Технические характеристики
| Параметр | Значение |
|---|---|
| Крутящий момент | 20 Нм |
| Максимальная скорость движения створки | 10 м/мин |
| Максимальная масса створки | 600 кг |
| Максимальная ширина проёма | 8 м |
| Модуль выходной шестерни | 4 мм |
| Напряжение питания | 230 В ±10%, 50 Гц |
| Потребляемая мощность | 300 Вт |
| Максимальный ток потребления | 1,5 А |
| Потребление в режиме ожидания без дополнительных устройств | не более 2 Вт |
| Питание электродвигателя | 230 В~ |
| Конденсатор электродвигателя | 12 мкФ |
| Термозащита электродвигателя | 145°C |
| Максимальное время непрерывной работы | 6 минут |
| Циклическая продолжительность включения | 25% (S3) |
| Радиоуправление | 433,92 МГц |
| Память радиоприёмника | до 50 пультов AT-4L, AT-4N, AT-4 |
| Дальность действия радиоуправления | до 50 м |
| Питание дополнительных устройств | 12 В DC, максимум 200 мА |
| Максимальное сечение проводов | 2,5 мм² (12 AWG) |
| Степень защиты оболочки | IP44 |
| Класс защиты | I, требуется заземление |
| Диапазон рабочих температур | -30°C...+65°C |
| Работа с обогревательным элементом | до -50°C |
| Габаритные размеры | 230 × 190 × 300 мм |
| Масса привода, брутто | 9,5 кг |
| Гарантия | 2 года |
| Рабочий ресурс | не менее 50 000 циклов |
Преимущества привода AN-Motors ARW-600KIT
- Ворота до 600 кг и проём до 8 м — подходит для жилых, частных, промышленных и коммерческих объектов.
- Механический концевой выключатель — надёжное определение конечных положений створки с защитой узла от влаги и обледенения.
- Защита от влаги и обледенения — козырёк над концевиком и конструкция для эксплуатации в мороз.
- Работа от -30°C до +65°C — с обогревательным элементом допускается эксплуатация до -50°C.
- Ресурс не менее 50 000 циклов — медная обмотка двигателя защищает проводку и снижает риск перегрева.
- Встроенный радиоприёмник — до 50 пультов, дальность действия до 50 м.
- Подключение аксессуаров — поддерживаются фотоэлементы, сигнальная лампа и внешняя антенна.
- Низкое энергопотребление в ожидании — не более 2 Вт без дополнительных устройств.
- 2-летняя гарантия — действует программа сервисной поддержки «АЛЮТЕХ».
